Caldaia per olio termico a gas serie Y (Q) W

Caldaia a olio termico a gasolio / gas
Modello: YY (Q) W Series
Potenza termica: 120-10000KW
Pressione di progetto: 0,8 MPa
Temperatura massima di esercizio: 320 ℃
Carburante: gas naturale, GPL, GNL, GNC, biogas, gas urbano, gasolio diesel, olio pesante, petrolio e gas.

introduzione al prodotto

Panoramica del Prodotto

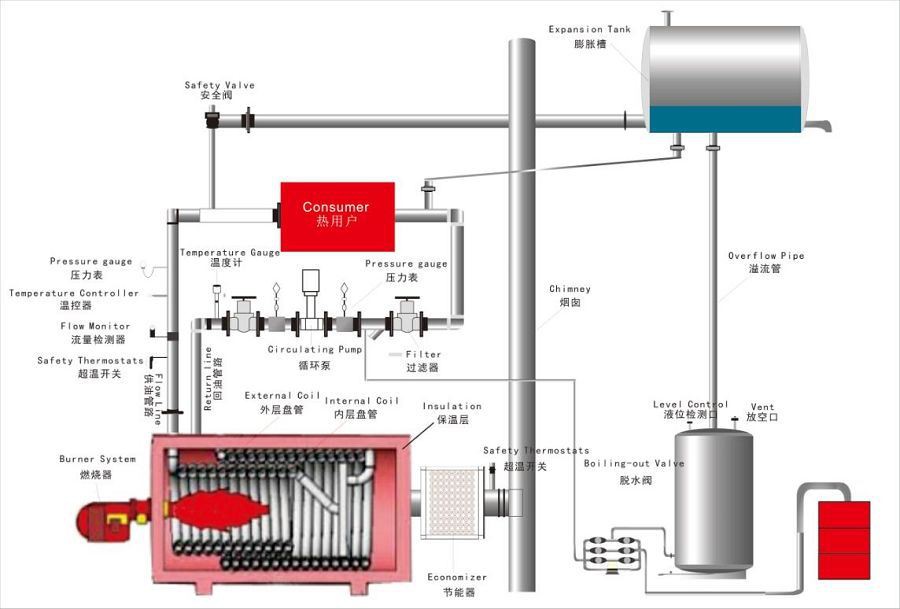

La caldaia ad olio caldo termico serie YY (Q) W è progettata per essere una caldaia a risparmio energetico e sicura ad installazione rapida, presenta le caratteristiche di alta temperatura di conduzione del calore (320 ℃) e bassa pressione di esercizio (0,8 MPa). L'olio di trasferimento di calore viene pressurizzato da una pompa di circolazione dell'olio e fatto circolare in una bobina chiusa di grande diametro, quindi trasferisce il calore all'apparecchiatura che deve essere riscaldata, quindi ritorna alla caldaia per essere nuovamente riscaldata. Il gas di combustione ad alta temperatura dopo la combustione entra nel dispositivo di risparmio energetico (o caldaia a recupero di calore) progettato nella parte posteriore della caldaia e utilizza il calore di scarto per generare acqua o vapore ad alta temperatura per migliorare l'efficienza di utilizzo della caldaia.

Tabella dei prodotti

image001(001)

Parametro del prodotto

Modello	Potenza nominale (KW)	Pressione nominale (MPa)	Efficienza termica (%)	Temperatura media di uscita （℃）	Temperatura di ritorno media （℃）	Dimensione L×W×H (m)	Peso (t)
YY (Q) W-700Y (Q)	700	0.8/1.0	≥93	320	280	3.2×2×2.1	4.9
YY (Q) W-1000Y (Q)	1000	0.8/1.0	≥93	320	280	3.5×2×2.1	5.2
YY (Q) W-1400Y (Q)	1400	0.8/1.0	≥93	320	280	4.5×2×2.3	6.2
YY (Q) W-2100Y (Q)	2100	0.8/1.0	≥93	320	280	5.4×2.4×2.6	10
YY (Q) W-3000Y (Q)	3000	0.8/1.0	≥93	320	280	6×2.5×2.8	13
YY (Q) W-4200Y (Q)	4200	0.8/1.0	≥93	320	280	7.1×3×3.2	18
YY (Q) W-6000Y (Q)	6000	0.8/1.0	≥93	320	280	8.1×3.2×3.5	26
YY (Q) W-7000Y (Q)	7000	0.8/1.0	≥93	320	280	9×3.4×3.7	30

Vantaggi prestazionali

1. Alta efficienza, a basso costo
(1) Le apparecchiature di combustione sono personalizzate in base ai diversi carburanti, tutti i tipi di carburanti possono essere completamente bruciati, alta efficienza, basso consumo e protezione ambientale.
(2) Design della bobina di grande diametro, riduce la resistenza alla circolazione dell'olio caldo, impedisce la gelificazione della linea dell'olio e funziona in modo sicuro.
(3) Risparmio energetico installato all'estremità della caldaia, sfruttare appieno l'energia termica e migliorare l'efficienza termica.
(4) Materiale isolante resistente alle alte temperature, impedisce la dispersione del calore.
2. Alta sicurezzafunzionamento, garantire rischi per la sicurezza
(1) Sistema di controllo automatico del funzionamento automatico del PLC, con funzioni di protezione interbloccate come sovrapressione, sovratemperatura, carenza di olio, velocità dell'olio, perdite elettriche, stato anomalo delle apparecchiature elettriche, ecc.

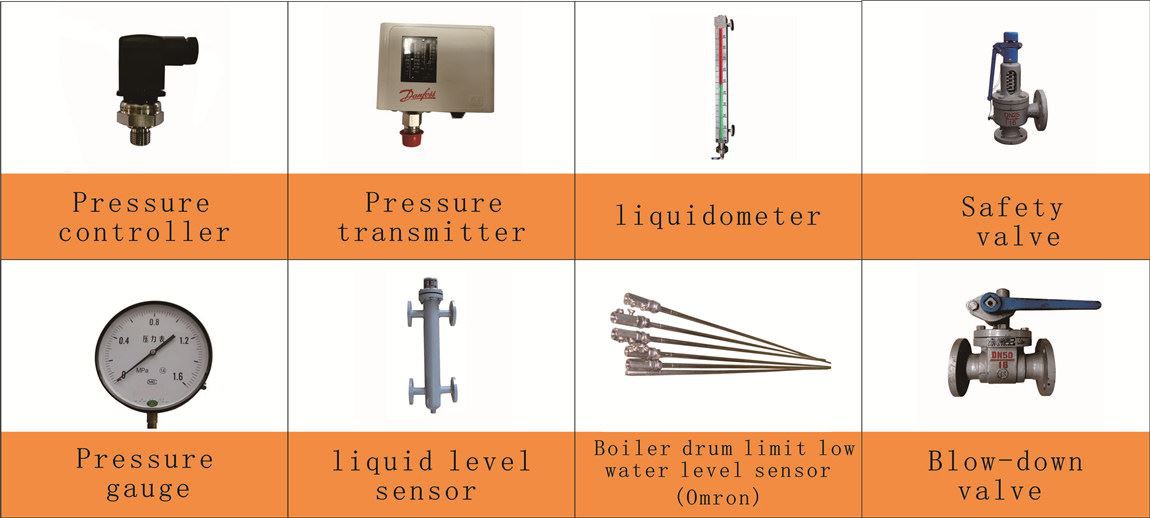

(2) Impostare una serie di dispositivi di protezione di sicurezza, valvole di sicurezza, regolatori di pressione, trasmettitori di pressione, manometri, controllo della temperatura dell'olio, estintore all'azoto, ecc.

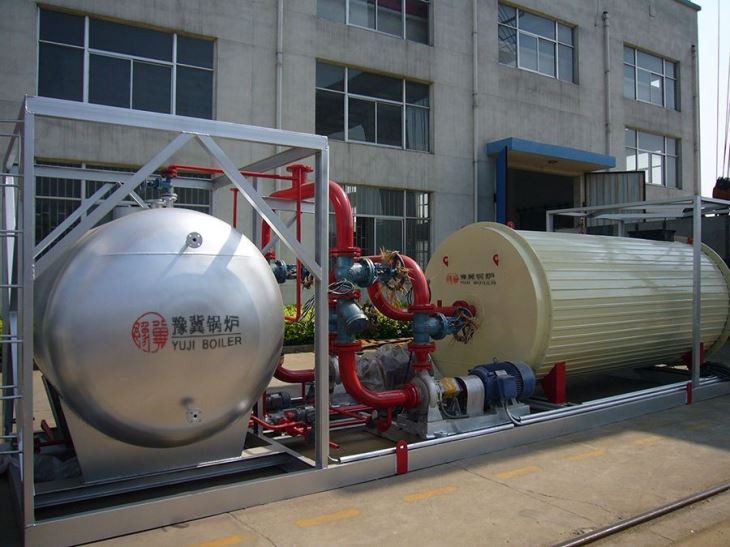

3. Assemblaggio rapido, installazione semplice
Caldaia e macchina ausiliaria sono struttura assemblata, trasporto conveniente, installazione semplice, ciclo breve
