Importanza del controllo automatico delle caldaie per la qualità del vapore e il risparmio energetico

Dallo sviluppo dell'industria delle caldaie, il grado di automazione delle caldaie moderne è stato molto elevato. Rispetto al metodo di controllo manuale all'indietro, un insieme di caldaie a vapore con sistemi di controllo completi come il controllo automatico dell'accensione, il controllo della pressione, il controllo di sicurezza, il controllo del livello liquido e il controllo delle acque reflue. Non solo può effettivamente risparmiare manodopera e raggiungere l'obiettivo di sala caldaia incustodita, ma sarà anche più sicuro, più efficiente e in grado di generare vapore di qualità superiore per la caldaia. Così, oggi parleremo dell'importanza del controllo automatico TDS della caldaia e del controllo automatico del livello dal punto di vista della qualità del vapore e del risparmio energetico.

01 Cos'è il vapore di alta qualità?

 Il cosiddetto vapore di alta qualità non solo deve soddisfare i requisiti corretti di flusso, pressione e temperatura, ma ha anche le caratteristiche di essere asciutto, privo di umidità, impurità e gas non condensabili. Dopo che l'acqua di alimentazione della caldaia entra nella caldaia, il contenuto di solidi disciolti (TDS) nell'acqua di alimentazione della caldaia è continuamente concentrato come l'acqua della caldaia evapora, che non solo provoca lo spessore dello strato di schiuma sulla superficie di separazione vapore-liquido all'interno della caldaia per aumentare, ma provoca anche l'acqua della caldaia per produrre Le bolle sono più stabili e difficili da rompere. Alla fine, vapore e acqua co-escape e aumentare notevolmente l'umidità e il contenuto di impurità del vapore. Nei casi più gravi, il vapore porterà anche molta acqua, causando la chiusura della caldaia a causa del basso livello dell'acqua. Pertanto, si consiglia di installare un sistema di controllo di soffiata continuo di superficie per ogni caldaia a vapore. Tuttavia, un'eccessiva esplosione superficiale causerà anche uno spreco di energia. Attualmente, il continuo abbattimento di molte caldaie industriali in Cina è ancora controllato da valvole manuali. Controllare l'indice TDS dell'acqua della caldaia, e nella maggior parte dei casi supererà lo scarico, aumentando il costo operativo della caldaia.

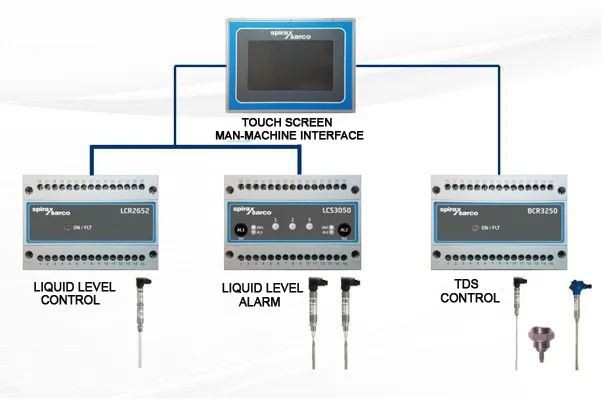

02  Sistema di controllo della soffiata continua della superficie caldaia

Se viene adottato un sistema automatico di controllo continuo della soffiata della superficie (controllo TDS), non solo la caldaia può continuare a fornire vapore di qualità superiore, ma può anche portare più del 2% di risparmio sui costi del carburante rispetto al controllo manuale. Ad esempio, una caldaia con una pressione di lavoro di 1,0MPa può risparmiare circa lo 0,21% del combustibile della caldaia per ogni riduzione dell'1% del volume di acque reflue, come mostrato nella tabella seguente:

03Sistema di controllo a livello di caldaia

Rispetto al controllo automatico dello slissimento della superficie, la maggior parte delle caldaie moderne hanno realizzato il controllo automatico del livello. Esistono due metodi di controllo principali: il controllo degli interruttori e il controllo proporzionale continuo. Il primo è adatto solo per caldaie con una piccola capacità di evaporazione o quando il carico di vapore è relativamente stabile, mentre il secondo metodo di controllo può non solo ottenere una pressione e un flusso di vapore più stabili, ma anche mantenere la combustione della caldaia ad una maggiore efficienza e risparmiare energia.

Inoltre, se il carico di vapore cambia notevolmente, la caldaia deve utilizzare un sistema binario di controllo delle acque di alimentazione. In caso contrario, quando la pressione della caldaia scende improvvisamente a causa di un improvviso aumento del carico, il volume delle bolle nel corpo idrico si espanderà rapidamente, causando un falso aumento del livello del liquido della caldaia. In primo luogo, riduce l'area dell'interfaccia acqua vapore, e allo stesso tempo, la principale flusso di uscita di vapore è troppo veloce per facilmente intrappolare bolle e sale, con conseguente calo della qualità del vapore; in secondo luogo, quando la pressione viene ripristinata, l'acqua della caldaia non sarà riempita in tempo a causa del falso livello di liquido che è apparso prima , Scende a un livello molto basso e può innescare l'allarme basso livello dell'acqua della caldaia. Pertanto, un buon sistema di controllo del livello liquido della caldaia dovrebbe essere in grado di monitorare contemporaneamente il carico della caldaia, vale a dire il cambiamento del flusso di vapore, in modo da garantire la doppia garanzia della qualità del vapore e della sicurezza del funzionamento della caldaia.
