Parlando del potenziale di recupero del calore residuo della caldaia a gas naturale

Con lo sviluppo dell'industria e l'applicazione del vapore, le caldaie compaiono in quasi tutti i settori. Allo stesso tempo, a causa dei requisiti di protezione ambientale del&del paese, le caldaie a carbone si sono gradualmente ritirate dal palcoscenico della storia delle caldaie e le caldaie a gas naturale sono diventate le apparecchiature per la generazione di vapore più utilizzate. Per le caldaie a gas, sebbene il suo design sia confrontato con le tradizionali caldaie a carbone, ha già un'efficienza termica relativamente elevata. Possiamo ancora utilizzare altre misure per migliorare ulteriormente la sua efficienza termica. L'autore parlerà brevemente del recupero del calore di scarto dei fumi delle caldaie a gas naturale.

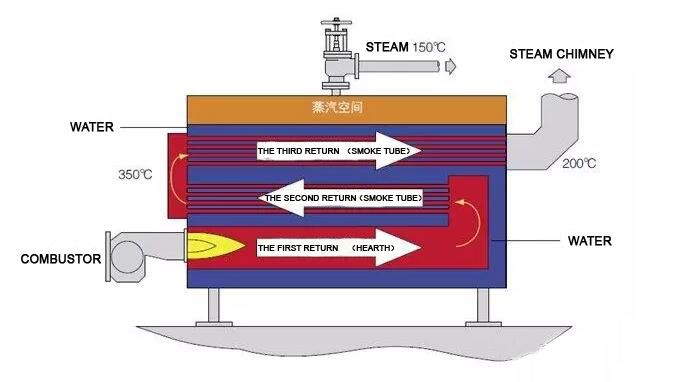

Il calore rilasciato dopo la combustione del gas naturale viene utilizzato per l'evaporazione della caldaia. A causa del design della caldaia stessa, il calore nei fumi non può essere completamente utilizzato e il gas di combustione contenente calore di alto valore viene scaricato direttamente nell'atmosfera, causando molti rifiuti.

Secondo il modo in cui il calore esotermico nel fumo di scarico, possiamo dividerlo in due categorie: calore sensibile fisico e calore latente di vaporizzazione.

Calore fisico sensibile ：

Si ottiene riducendo la temperatura dei fumi e la temperatura dei fumi della caldaia scende di 15-20 ℃, il che può aumentare l'efficienza termica dell'1%;

Vaporizzazione calore latente ：

È realizzato dal cambiamento di fase del vapore acqueo nel gas di combustione che si condensa in acqua, e il calore latente dei gas di combustione viene recuperato e una grande quantità di calore può essere riciclata.

Se riusciamo a recuperare tutto il calore fisico sensibile e il calore latente di vaporizzazione nei fumi, si otterranno enormi risparmi energetici e si ridurranno i costi del carburante.

Comprendiamo la semplice analisi del potenziale come segue ：

一 、 Caldaia orizzontale a gas naturale

(1) Capacità di evaporazione=4000 t / h, pressione di esercizio=10 bar, temperatura dell'acqua fredda di reintegro=10 ℃

(2) La temperatura originale dei gas di scarico=240 ℃, la temperatura dei gas di scarico dopo l'installazione dell'economizzatore=60 ℃

(3) L'efficienza termica della caldaia originale=88% e l'efficienza termica dopo l'installazione dell'economizzatore=97%

(4) Potere calorifico basso del gas naturale=36360Kg / Nm3, prezzo unitario del gas naturale=3,8RMB / Nm3

(5) Un anno di orario di lavoro=2000 ore (5 giorni alla settimana, 8 ore al giorno)

二 、 Costo originale

(1) Consumo di gas naturale=4000x (2781,7-10x4,187) /36360/0.88=342,5Nm3/h

(2) Costo del gas naturale=342,5x3,8=1300RMB / h

Costo attuale

(1) Consumo di gas naturale=4000x (2781,7-10x4,187) /36360/0.97=310,7Nm3/h

(2) Costo del gas naturale=310,7x3,8=1181RMB / h

Costo di ripristino annuale

Costo di recupero annuale=(1300-1181) x 2000=240.000 RMB

Dal semplice esempio sopra, possiamo scoprire che solo attraverso il semplice riciclo dei gas di combustione è possibile risparmiare sui costi del carburante. Nel locale caldaia il modo più semplice è utilizzare direttamente il calore per riscaldare l'acqua di alimentazione della caldaia, in modo da ridurre il consumo di metano.

Quanto segue è un riferimento per alcuni casi di successo ：

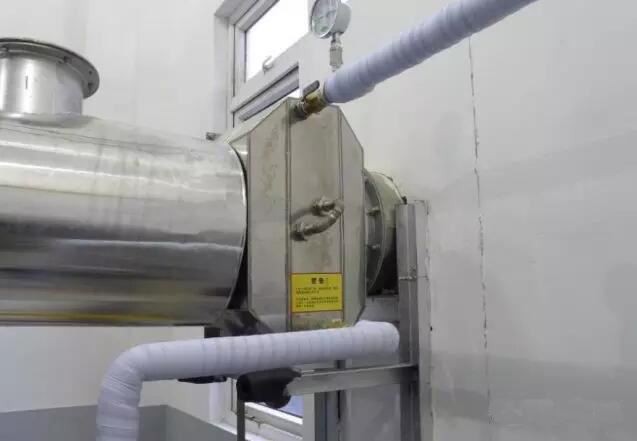

1. Recupero dei fumi delle caldaie nella filiale di Tianjin di una delle 500 principali società chimiche giornaliere

Descrizione del progetto:

Con due caldaie da 8t / h (una usata e una in standby), l'economizzatore originale era corroso e l'efficienza di scambio termico era bassa.

Prima della trasformazione ：

Gas di scarico della caldaia 190 ℃ (l'uscita dell'economizzatore originale 120 ℃)

Dopo la trasformazione ：

Progettare il gas di scarico del sistema< 60="" ℃="" (funzionamento="" effettivo="" fumo="" di="" scarico="" 47="" ℃)="" e="" la="" temperatura="" dell'acqua="" viene="" riscaldata="" da="" 8="" ℃="" a="" 98="">

2. Recupero fumi di caldaie di un'azienda di mangimi

Descrizione del progetto:

Caldaia da 1 t / h 1 progetto di recupero dei fumi, la pressione di esercizio del gas naturale è 5 ~ 7 bar

Prima della trasformazione ：

La temperatura dei gas di scarico della caldaia è di 230 ℃, nessun economizzatore e il gas di combustione viene scaricato direttamente nell'atmosfera attraverso il camino

Dopo la trasformazione ：

Utilizzare i gas di scarico per riscaldare la fornitura di acqua fredda del serbatoio dell'acqua, il riscaldamento ciclico, la temperatura dei gas di scarico 120 ℃, l'ingresso dell'acqua 30 ℃ e l'uscita dell'acqua 55 ℃

3. Un progetto di riciclaggio del calore di scarto della carta domestica

Descrizione del progetto:

La temperatura dell'aria umida scaricata dall'attrezzatura di produzione è di 320 ℃, la portata è di 7,61 m3 / s e il contenuto di acqua in massa è del 30,5%

Prima della trasformazione ：

Il processo originale recupera parte del calore nell'aria calda di scarico, ovvero l'aria calda e umida viene immessa nell'aria attraverso il sistema di riscaldamento dello scambiatore di calore primario e la temperatura di scarico finale dopo aver riscaldato l'aria nell'aria è di 264 ° C.

Dopo la trasformazione ：

Produrre 15 barg di vapore saturo 860 kg / he aumentare la temperatura di ingresso dell'aria di combustione di 10 ℃ sulla base originale e la temperatura finale dei gas di scarico sarà di 135 ℃ -145 ℃.

In sintesi, se inizi a utilizzare caldaie a gas naturale, non ignorare le potenziali opportunità di risparmio energetico intorno a te. Non esitate a contattare il vostro ingegnere applicativo YUJI per maggiori dettagli!
